NOE Richtstützen

Die NOE Richtstützen sind für die senkrechte Ausrichtung und Stabilität gegen Windströme bei Wand- und Säulenschalungen sowie Betonfertigteilen bestimmt. Diese Art von Stützen spielen eine entscheidende Rolle für die Erreichung einer präzisen Ausrichtung und sorgen dafür, dass die Schalungen und Fertigteile während des Bauvorgangs richtig positioniert sind. Im Gegensatz zu den Deckenstützen sind Richtstützen auf Druck und Zug leistungsfähig.

Bei der Entwicklung der Richtstützen wurde besonderer Wert auf sichere und schnelle Handhabung, Langlebigkeit und geringe Wartungskosten gelegt.

Richtstützen von NOE

NOE bietet eine breite Palette von Richtstützen, die den Anforderungen der Baubranche gerecht werden.

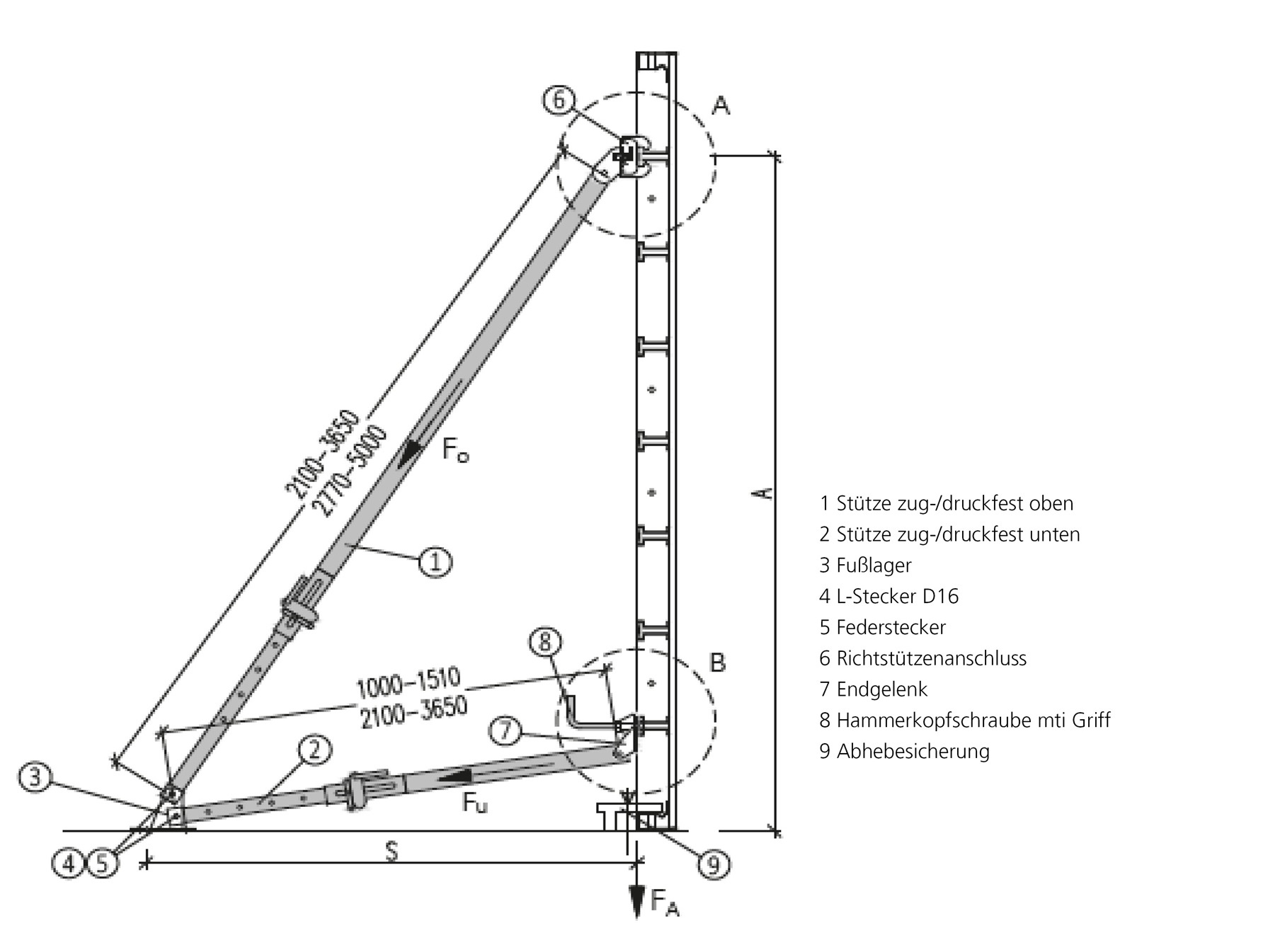

Richtstützen bis 5000 mm

Stütze zug-/druckfest 2770-5000mm
Teil-Nr. 697028, Gewicht 25,7 kg
zul. Tragkraft 29,7 - 6,8 KN

Stütze zug-/druckfest 2100-3650mm
Teil-Nr. 697027, Gewicht 19,1 kg
zul. Tragkraft 29,7 - 12,8 KN

Stütze zug-/druckfest 1000-1510mm
Teil-Nr. 697026, Gewicht 9,4 kg
zul. Tragkraft 29,7 KN

Richtstützen und ihre Funktion in der Schalungstechnik

Richtstützen kommen bei verschiedenen Bauprojekten zum Einsatz, um die Sicherheit und Festigkeit der Strukturen sicherzustellen. Diese Art von Stützen spielen eine entscheidende Rolle bei der Erreichung einer präzisen Ausrichtung und sorgen dafür, dass die Schalungen und Fertigteile während des Bauvorgangs richtig positioniert sind.

Die Vorteile von Richtstützen in der Baubranche

Richtstützen bieten eine Vielzahl von Vorteilen für die Baubranche:

  • Stabilität: Richtstützen sorgen für eine solide Basis und stabilisieren Schalungen und Fertigteile während des Baus.

  • Tragfähigkeit: Sie können hohe Lasten tragen und stellen die Sicherheit von Arbeitskräften und Materialien sicher.

  • Flexibilität: Richtstützen sind in verschiedenen Größen und Ausführungen erhältlich, um den Anforderungen verschiedener Bauprojekte gerecht zu werden.

  • Zeitersparnis: Durch die Verwendung von Richtstützen können Bauprozesse beschleunigt werden, da sie eine präzise Ausrichtung und Positionierung ermöglichen.

Funktionsweise von Richtstützen

Richtstützen bieten eine einstellbare Höhe und Stabilität, um Schalungen und Fertigteile zu unterstützen. Hier sind einige wichtige Aspekte ihrer Funktionsweise:

Höhenverstellbarkeit

Die Höhenverstellbarkeit ist ein entscheidender Faktor bei der Verwendung von Richtstützen. Sie ermöglicht es, die Höhe der Schalungen und Fertigteile an die Anforderungen des Bauprojekts anzupassen. Durch die genaue Einstellung der Höhe können präzise Ausrichtung und Positionierung erreicht werden.

Stabilität und Tragfähigkeit

Richtstützen bieten eine solide Basis und Stabilität, um Schalungen und Fertigteile zu unterstützen. Sie sind so konstruiert, dass sie hohe Lasten tragen können und gleichzeitig die Sicherheit der Arbeiter und des Bauwerks gewährleisten. Die Stabilität der Richtstützen ist entscheidend für die Sicherheit und den Erfolg eines Bauprojekts.

Anwendungsbereiche von Richtstützen

Hoch- und Tiefbau

Im Hoch- und Tiefbau werden Richtstützen verwendet, um die Stabilität von Gebäuden, Brücken, Türmen und anderen Bauwerken zu garantieren. Während des Bauprozesses liefern sie eine zuverlässige Unterstützung und helfen, dass die Strukturen stabil und sicher sind.

Brücken- und Tunnelbau

Besonders im Brücken- und Tunnelbau kommen Richtstützen beim Errichten von Tragwerken zum Einsatz. Die Stützen ermöglichen eine präzise Ausrichtung und Positionierung der Schalungen, wodurch die Sicherheit und Stabilität beim Bau von Brücken und Tunnel ermöglicht werden.

Industriebau

Im Industriebau werden Richtstützen eingesetzt, um große Industrieanlagen und -gebäude zu errichten. Sie bieten eine solide Unterstützung und gewährleisten die Stabilität der Konstruktionen. Richtstützen ermöglichen es, schwere Lasten sicher zu tragen und eine sichere Arbeitsumgebung zu schaffen.

Eigenschaften und Merkmale

Die Richtstützen von NOE zeichnen sich durch ihre hohe Qualität und Zuverlässigkeit aus. Sie sind aus robustem Stahl gefertigt und bieten eine stabile Basis für Schalungen und Fertigteile. Die Richtstützen von NOE sind langlebig und können hohe Lasten tragen.

Produktvarianten

NOE bietet verschiedene Produktvarianten von Richtstützen an, um den unterschiedlichen Anforderungen von Bauprojekten gerecht zu werden. Diese Varianten umfassen normale Richtstützen und stufenlos verstellbare Richtstützen. Jede Variante bietet spezifische Vorteile und Funktionen, um den Bauprozess zu optimieren.

Tipps zur Verwendung von Richtstützen

Hier sind einige Tipps zur Verwendung von Richtstützen:

  1. Planung: Planen Sie den Einsatz von Richtstützen im Voraus und berücksichtigen Sie die spezifischen Anforderungen des Bauprojekts.

  2. Korrekte Höheneinstellung: Stellen Sie sicher, dass die Richtstützen auf die richtige Höhe eingestellt sind, um eine präzise Ausrichtung und Positionierung der Schalungen und Fertigteile zu gewährleisten.

  3. Sicherheitsmaßnahmen: Befolgen Sie die geltenden Sicherheitsvorschriften und stellen Sie sicher, dass die Richtstützen richtig gesichert und stabil sind, um Unfälle zu vermeiden.

  4. Regelmäßige Inspektion: Führen Sie regelmäßige Inspektionen der Richtstützen durch, um sicherzustellen, dass sie in gutem Zustand sind. Bei Beschädigungen oder Verschleiß sollten die Richtstützen ausgetauscht werden.

  5. Professionelle Beratung: Wenn Sie unsicher sind, wie Sie Richtstützen verwenden sollen, suchen Sie professionelle Beratung von Experten in der Baubranche.

Wartung und Pflege von Richtstützen

Die regelmäßige Wartung und Pflege von Richtstützen ist wichtig, um ihre optimale Leistung und Langlebigkeit sicherzustellen. Hier sind einige wichtige Schritte zur Wartung und Pflege:

  1. Reinigung: Reinigen Sie die Richtstützen regelmäßig, um Schmutz, Staub und andere Ablagerungen zu entfernen.

  2. Schmierung: Schmieren Sie die beweglichen Teile der Richtstützen, um eine reibungslose Höhenverstellung zu gewährleisten.

  3. Inspektion: Führen Sie regelmäßige Inspektionen der Richtstützen durch, um Beschädigungen oder Verschleiß festzustellen. Ersetzen Sie beschädigte oder abgenutzte Teile rechtzeitig.

  4. Lagerung: Lagern Sie die Richtstützen an einem trockenen und sauberen Ort, um Korrosion und Schäden zu vermeiden.

  5. Dokumentation: Führen Sie eine genaue Dokumentation der Wartungs- und Inspektionsarbeiten durch, um den Überblick über den Zustand der Richtstützen zu behalten.

Die Richtstützen von NOE zeichnen sich durch ihre hohe Qualität, Flexibilität und Zuverlässigkeit aus. Sie sind in verschiedenen Bauprojekten anwendbar und bieten eine sichere und stabile Unterstützung. Eine sorgfältige Planung, korrekte Anwendung und regelmäßige Wartung sind erforderlich, um die effektive Nutzung von Richtstützen zu gewährleisten und den Erfolg von Bauprojekten sicherzustellen
